Un samedi actif au radio-club

Le samedi 25/04/26 a été bien actif au radio-club avec plusieurs activités menées de front :

Récepteur à conversion directe sur la bande des 40 mètres :

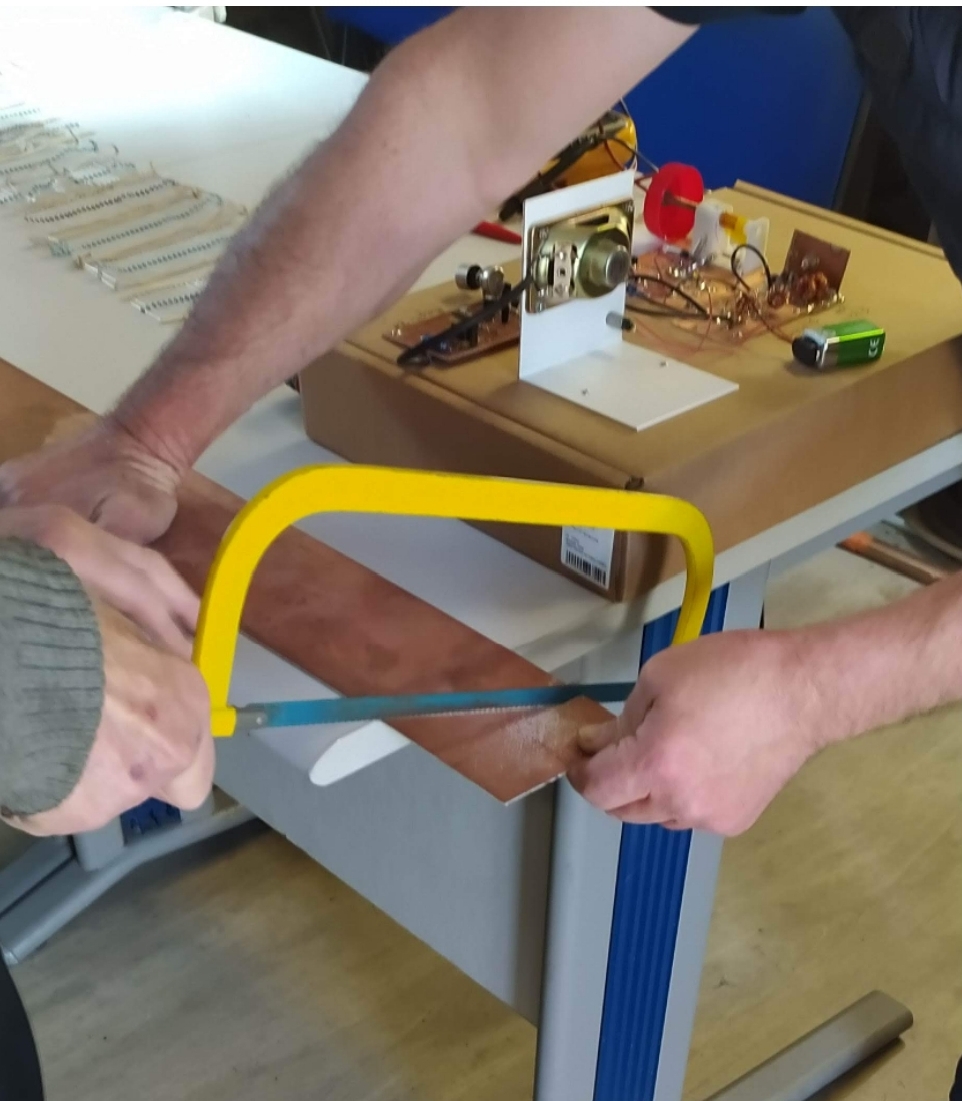

Gérard F4FPS, Frédéric F4NBE, Maxime F4IQN et Eric F4MQB ont commencé la construction de leur récepteur à conversion directe par la fabrication du filtre d’entrée. La technique retenue est celle du circuit Manhattan, c’est à dire que le circuit est gravé directement sur la face cuivré à l’aide d’une fraise. Cette solution est rapide, ne nécessite pas l’utilisation de produit chimique ou de logiciel de conception assisté par ordinateur. De plus, il est facile d’intervenir ou de modifier le circuit.

Philippe F1GMA a montré une autre technique du montage Manhattan qui est de couper des carrés d’époxy cuivrée et de les coller sur le plan de masse avec de la « super glu ». C’est plus rapide et ça fait moins de bruit (et moins de poussière) que la fraiseuse Dremmel.

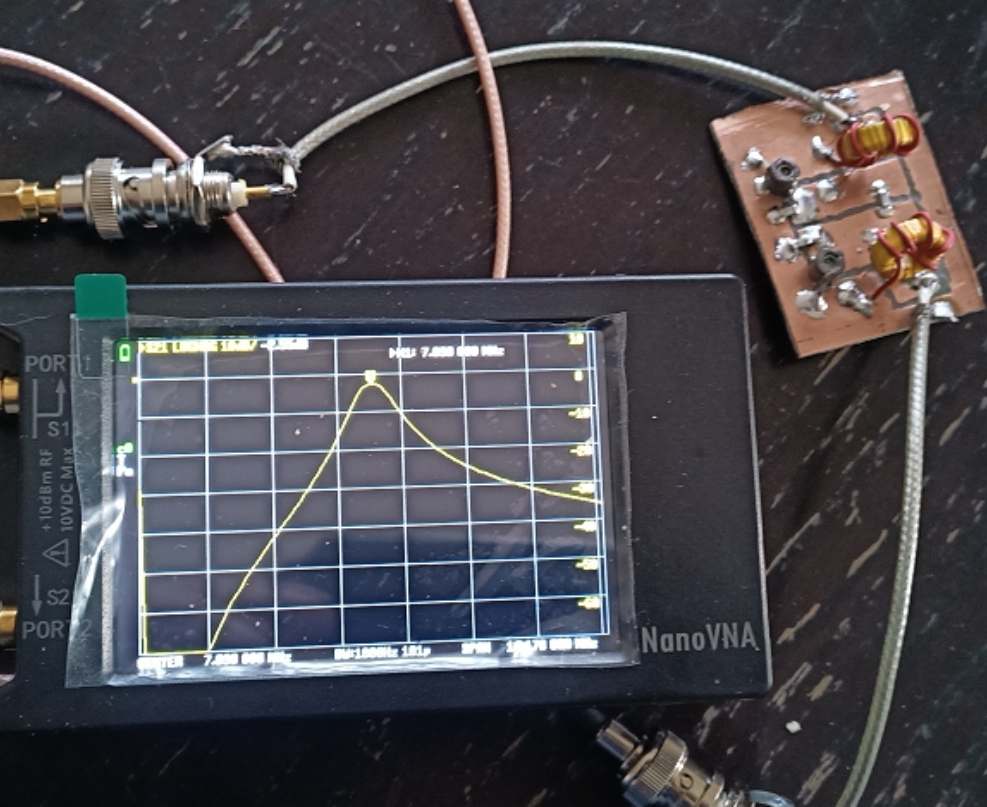

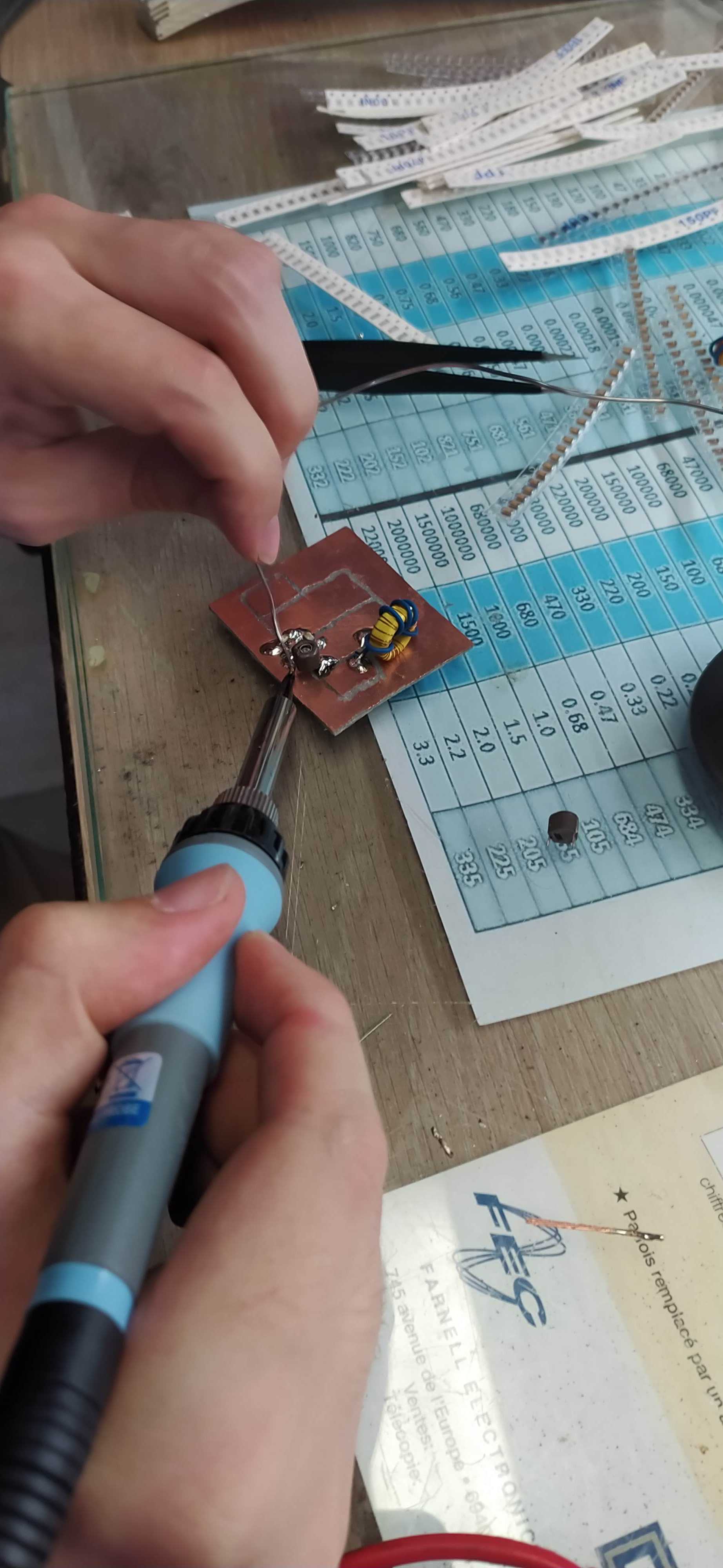

Après la gravure, il faut souder les composants sur le circuit. Zidane F4IRF nous montre un coup de main pour réaliser les bobines sur un tore avec l’utilisation d’un stylo, ce qui permet de bien serrer le fil émaillé sur celui-ci. Un passage au VNA (Vector Network Analyser) pour le réglage final s’impose pour vérifier la fréquence de résonance (7090 kHz sur cette réalisation). Et ça tombe bien car, dans notre VNA, nous avons la fonction « analyse de filtre ».

Antenne 868 MHz pour réseau MeshCore

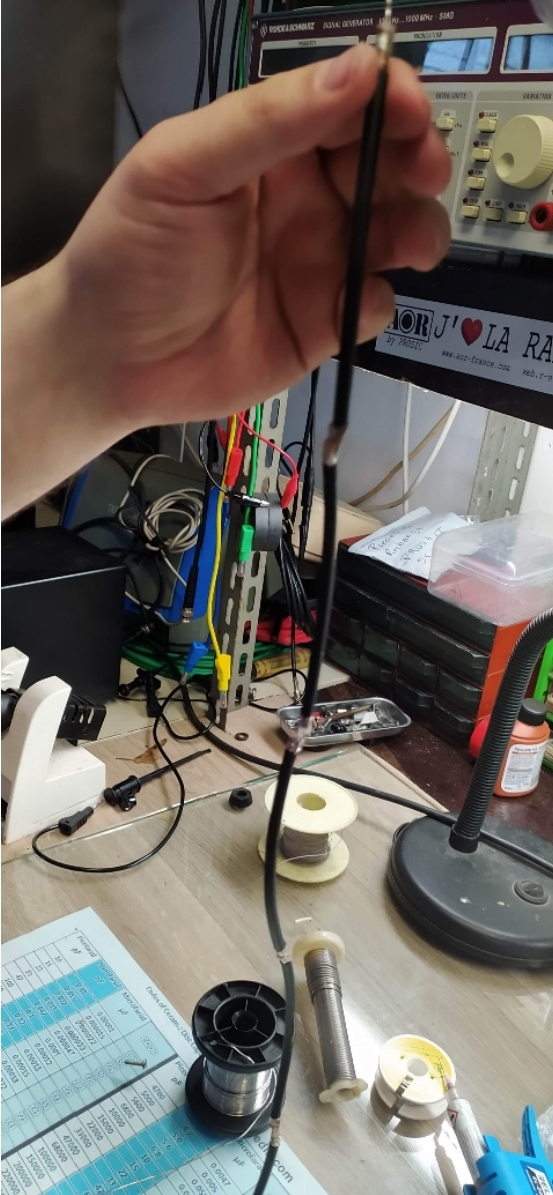

Zidane F4IRF, de son côté, a réalisé une antenne colinéaire en câble coaxial sur la fréquence de 868 MHz pour le réseau MeshCore. Quelques ajustements (à mesurer au pied à coulisse) sont encore nécessaires pour atteindre les objectifs fixés. Encore une fois, le VNA sera d’une grande utilité !

Filtre 2,4 GHz pour la réception HamTV de l’ISS

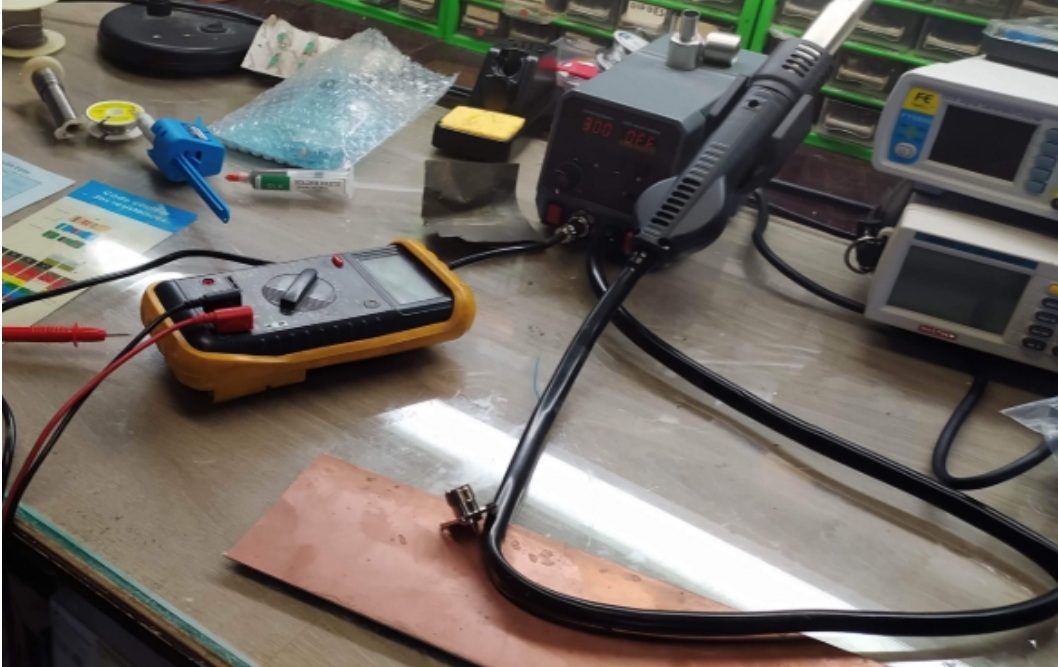

Hadrien F4INX a commencé par souder les filtres SAW (ondes de surface) que nous avons sélectionnés sur une platine spécialement adaptée. Notre station de soudure nouvellement acquise a donc été inaugurée… Ensuite, Hadrien a fait chauffé son PC pour mesurer la réponse en fréquence des filtres à l’aide d’un VNA. Les résultats des mesures sont à venir…

Autres activités de cet après-midi dense :

Gabriel F4MXO est passé nous dire bonjour, à bicyclette, depuis Clamart (92). Il est dommage que son nouvel ANYTONE ne soit pas encore programmé en APRS pour suivre son périple de retour depuis notre station ou sur aprs.fi !

Un navigateur belge, en escale au port de plaisance qui se situe devant l’entrée du radio-club, nous a demandé de débloquer et programmer son Baofeng sur les bandes « marine » et « PMR ». Et comme au « combien je vous dois ? », nous répondons toujours « c’est gratuit », il nous a proposé une mini-croisière en aval du radio-club…

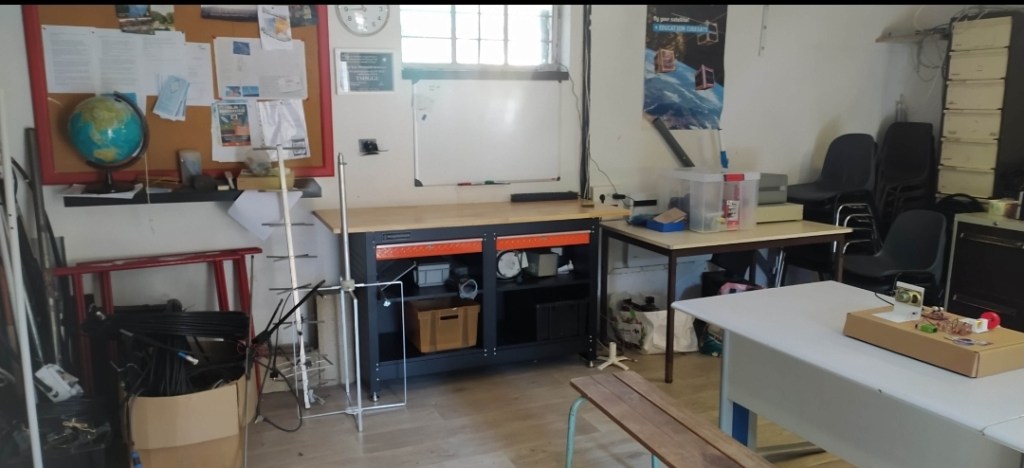

Un collectionneur a récupéré le « détecteur de radar léger » (mais très encombrant…) que nous avions mis en don sur « leboncoin ». Cela va nous permettre de ranger un peu mieux notre local ! C’est en bonne voie puisque nous avons pu vider une armoire et, après un jeu de chaises musicales avec le mobilier restant et l’espace libéré, nous avons installé un établi pour pouvoir bricoler sérieusement avec les outils à portée de main…

A très bientôt pour de nouvelles aventures au radio-club.
