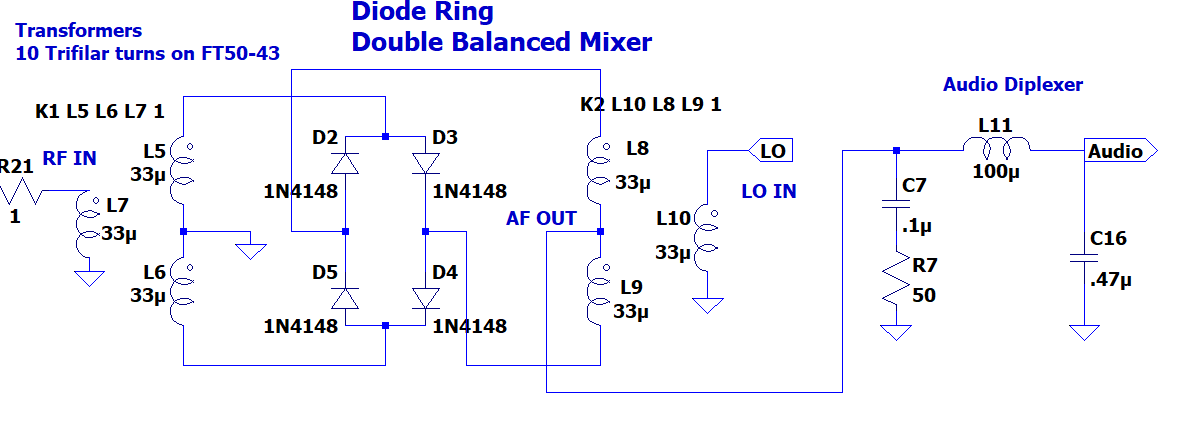

Encore un après-midi plein d’activités au radio-club, avec la fin du montage des mélangeurs à diodes en anneaux des récepteurs à conversion directe (DCR). Le plus dur c’est de ne pas mélanger les fils émaillés constituant les transformateurs d’entrée et de sortie !

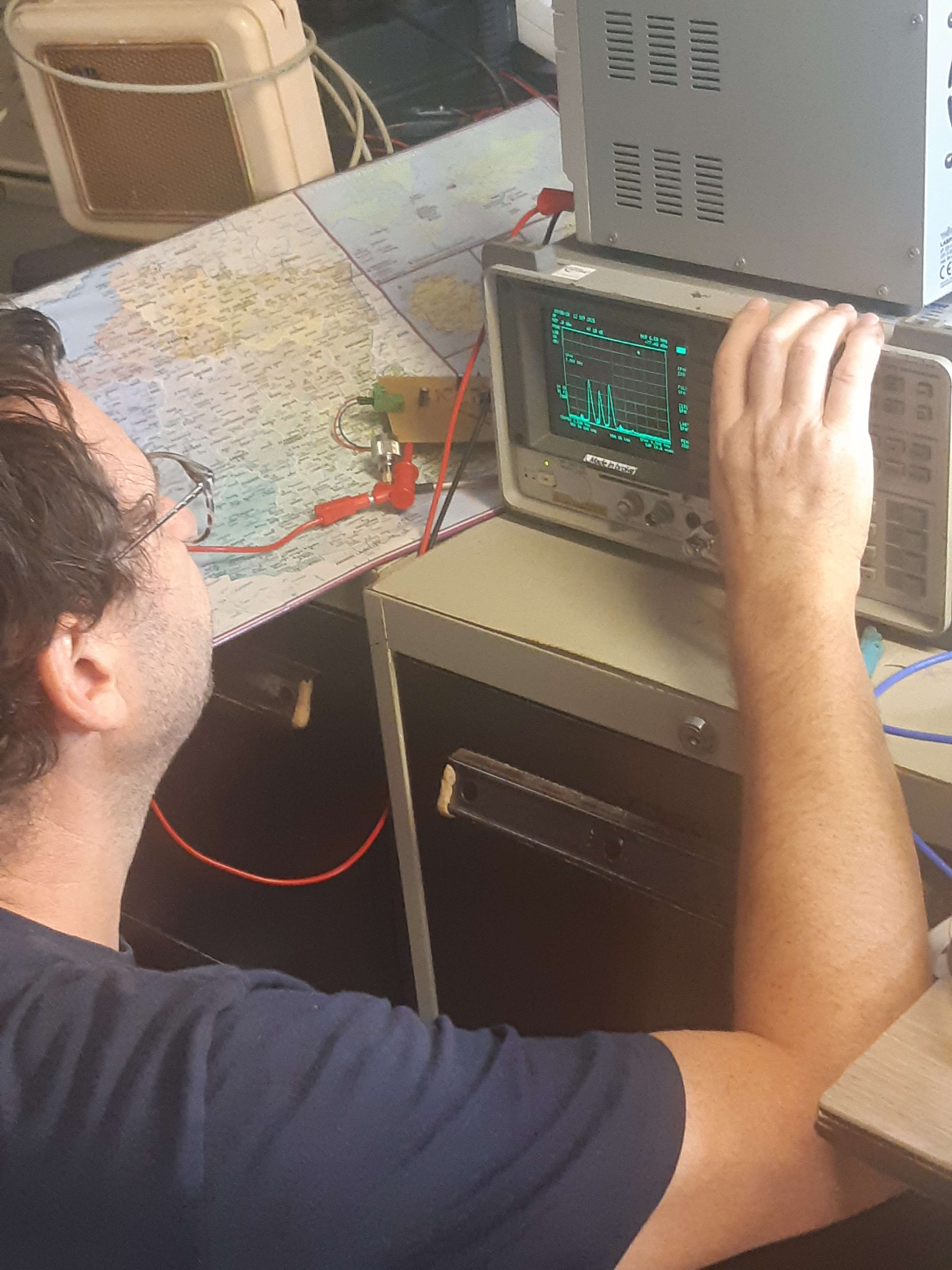

Avec l’arrivée dans notre labo d’un superbe analyseur de spectre sauvé d’une fin prématurée, des deux générateurs HF, un pour simuler l’antenne (3 MHz/ -30 dBm) et l’autre un oscillateur local (9 MHz / +7 dBm), ces deux valeurs étant arbitraires. Nous visualisons bien en sortie la fondamentale (9 MHz) dans notre cas, le 6 MHz (9-3 ) et le 12 MHz (9+3). Nous avons réduit le niveau d’entrée pour vérifier la fin de conduction des diodes. Un appui sur « auto level » de l’analyseur nous a laissé quelques peu circonspects avant qu’Hassan nous en fasse la remarque.

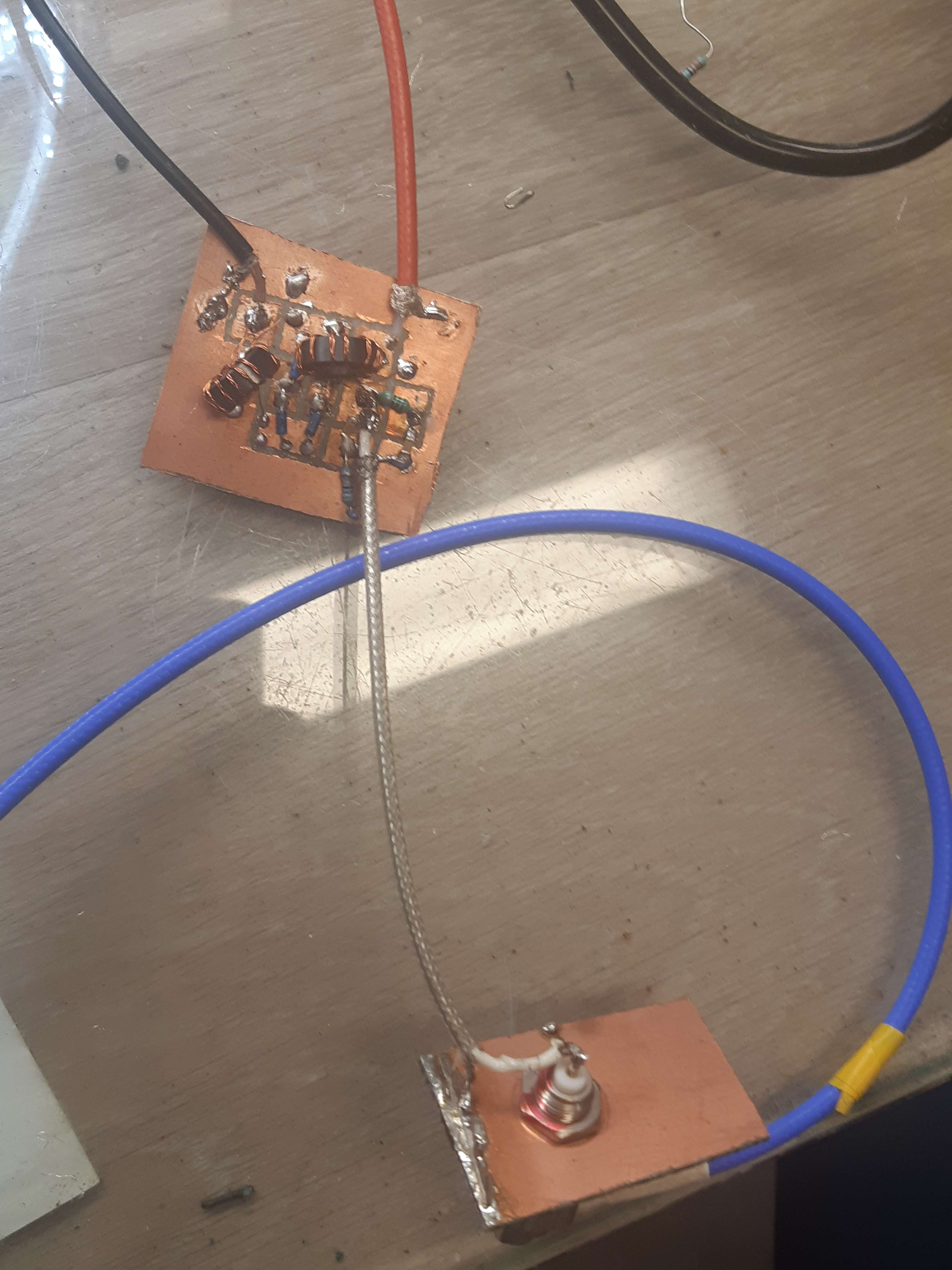

Hassan nous a présenté sa version 1 de son oscillateur local à PTO : si cela fonctionnait bien sous « Spice » il a dû modifier quelques valeurs de composants car le « parfait » n’existe malheureusement dans le réel et il faut ajouter quelques résistances et capacités parasites à nos composants, même s’ils sont de bonne qualité. Malgré cela, l’oscillateur fournit une belle fondamentale, sans fréquences parasites. Avec les composants de qualité choisi par Hassan, la fréquence reste stable.

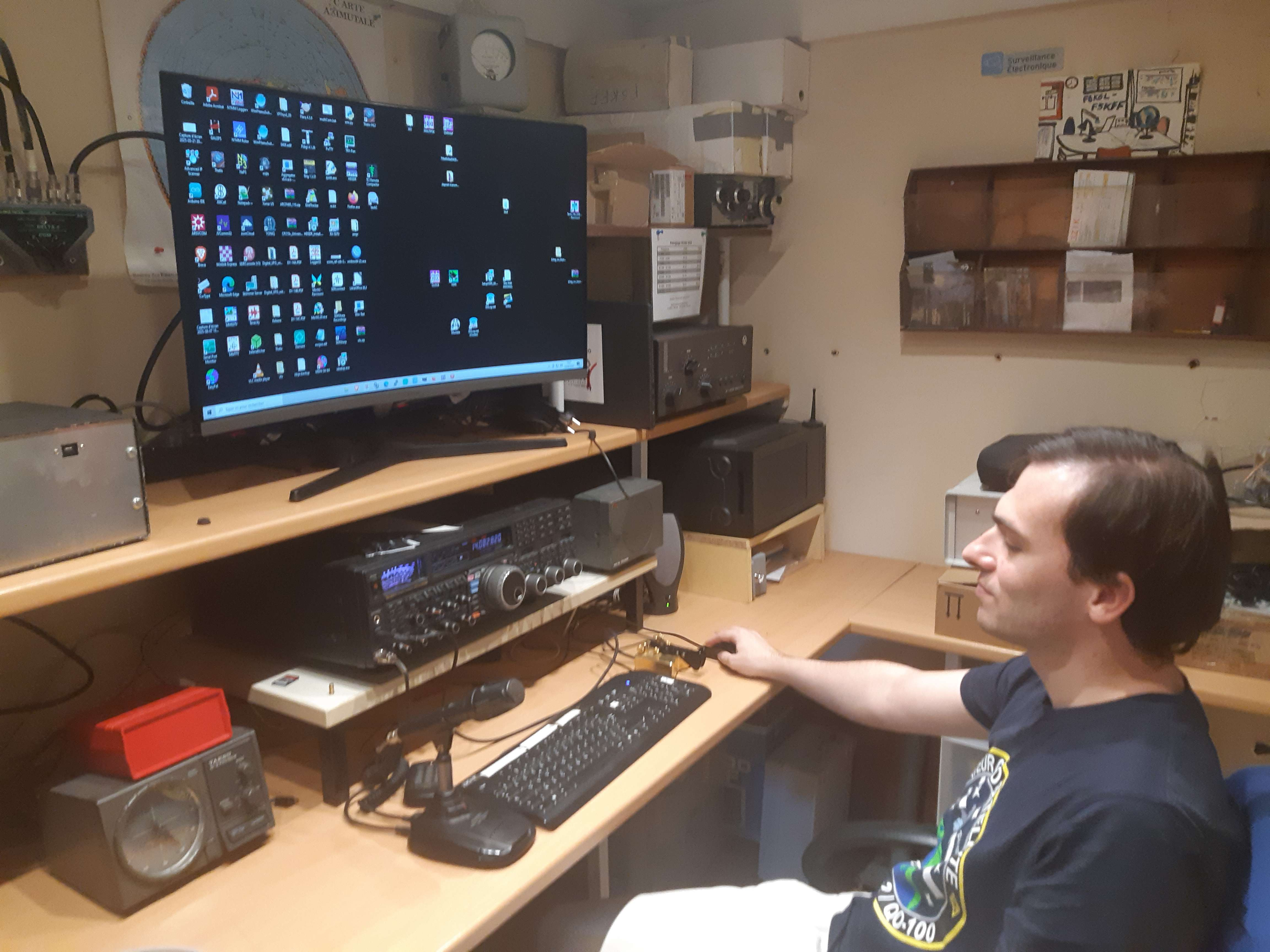

Autre opération, c’était la mise en service de deux écrans 32 pouces incurvés de marque Samsung. Nous avons profité de cela pour faire un coup de propre dans la station HF. Pour la station « satellite », l’opération fût plus conséquente : nous avons supprimé une étagère car l’écran est trop haut mais le confort de visualisation est incomparable surtout pour les OM’s à lunettes…
En vrac :
– deux personnes sont passées nous rencontrer pour adhérer au RC
– une mini tour PC Kubb sous Win10 à passer sous UBUNTU nous a donné bien des soucis.
Merci à tous les participants et à samedi prochain pour de nouvelles aventures !
