Antennes Moxon VHF et UHF

Encore une réalisation de Michel F6GPU !

Cette fois-ci ce sont deux antennes : une pour le 144 et une pour le 432 (voir la bande PMR 446 MHz en adaptant les dimensions). Il s’agit de l’antenne Moxon (un radiateur et un brin réflecteur, plus long) qui a un gain de 5 dBd (et même un peu plus à en croire l’analyse avec MMANA). Idéale pour ceux qui n’ont que leur balcon ou le bord de leur fenêtre (et ça fonctionne aussi avec l’antenne à l’intérieur si on est suffisamment bien dégagé). Michel a même installé une antenne U et une antenne V sur le même support et ça lui permet de contacter les copains tous les soirs !

La réalisation peut se faire avec du tube PVC sanitaire ou sur des tasseaux. Avec du PVC sanitaire, on peut faire passer le câble coaxial dans le tube central pour faire plus beau ! Les extrémités de chaque élément sont maintenues grâce à de la gaine thermo-rétractable. Le fil yuilisé est du cuivre monobrin 1,5 mm² sous gaine

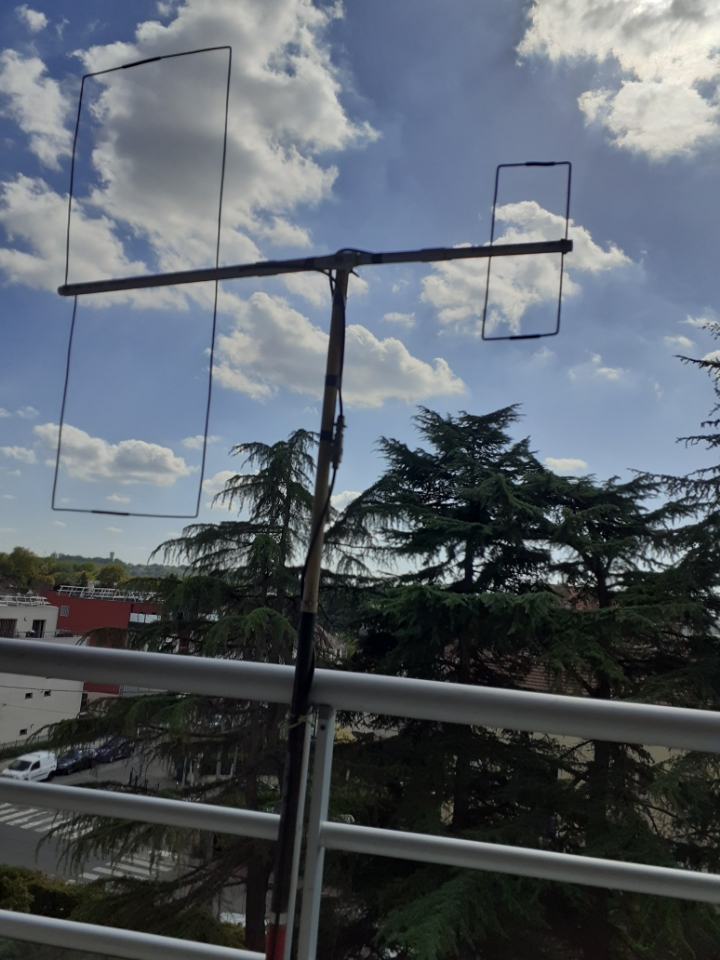

L’antenne peut être polarisée en vertical (comme sur le photo) ou en horizontal (elle dépasse donc de la fenêtre ou du balcon dans ce cas…)

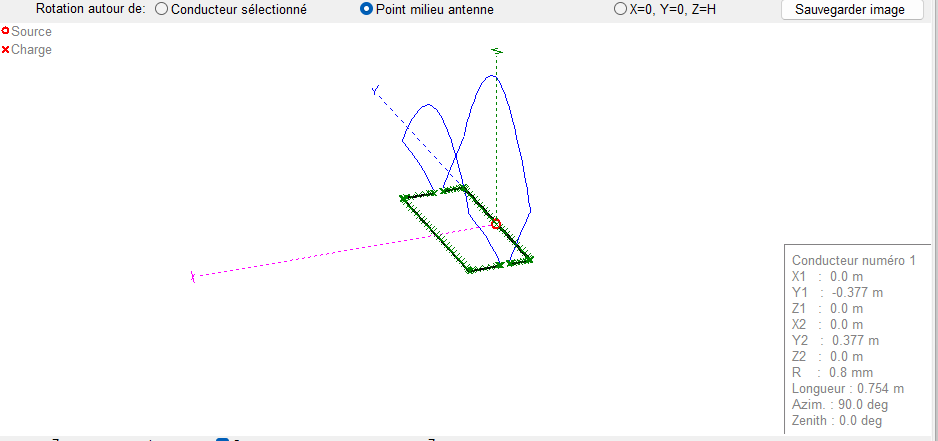

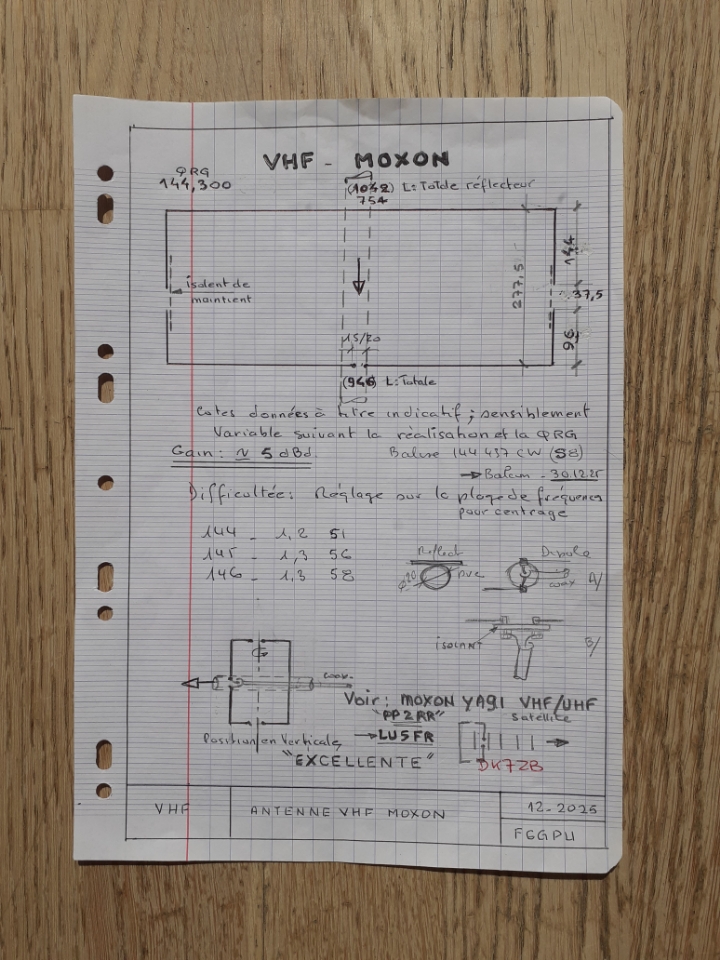

Ci-dessous les schémas, la photo de la réalisation et les copies d’écran de MMANA

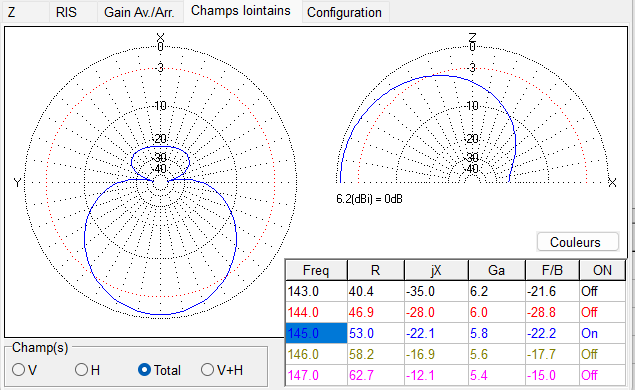

Nous avons essayé de chercher à optimiser les dimensions en modifiant quelques paramètres dans MMANA mais les dimensions données sont un bon compromis entre les gains avant et avant/arrière et les impédance/réactance de l’antenne (et donc de son ROS).

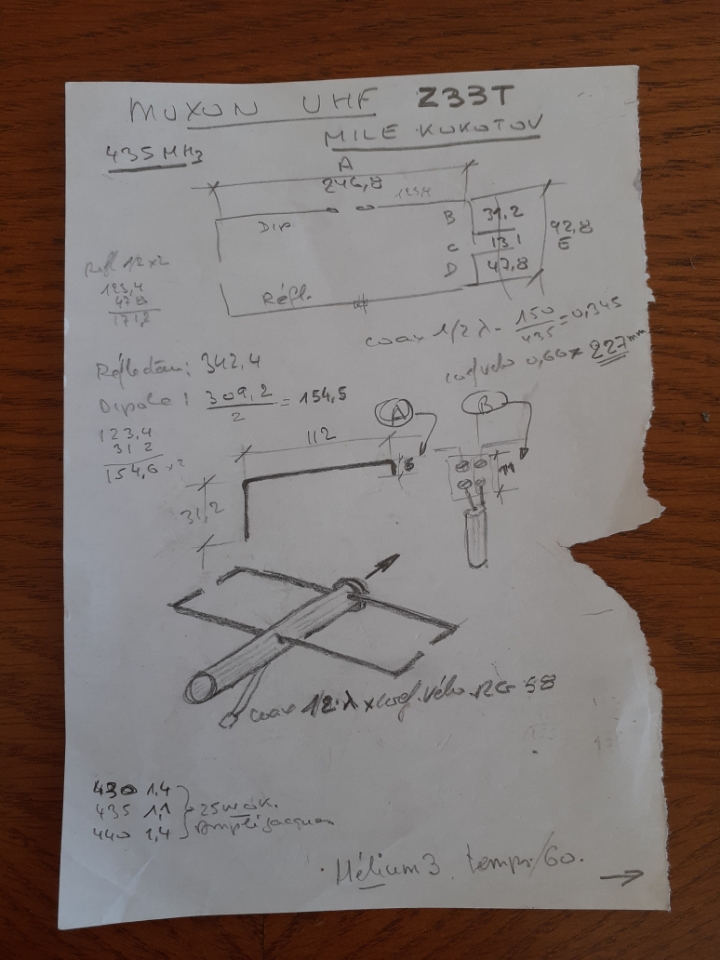

L’antenne UHF a été réalisée sur les mêmes bases en prenant les dimensions au prorata de la longueur d’onde. Les résultats sur MMANA sont similaires.
