Antenne 7 MHz verticale pour une station portable

Ci-joint la réalisation de Michel F6GPU, un membre actif du radio-club adepte du trafic QRP en CW. Bien entendu, rien ne vous empêche d’utiliser cette antenne en BLU ou en FT8 !

Il s’agit d’une antenne 7 MHz réalisée avec une canne à pêche en fibre de verre de 6 mètres que l’on trouve dans tous les grands magasins de sport (au rayon pêche, évidemment. Profitez du passage dans ce rayon pour prendre également un support de canne à pêche à planter dans le sol ou des cornières au rayon camping ou encore un support de parasol à visser dans le sol…)

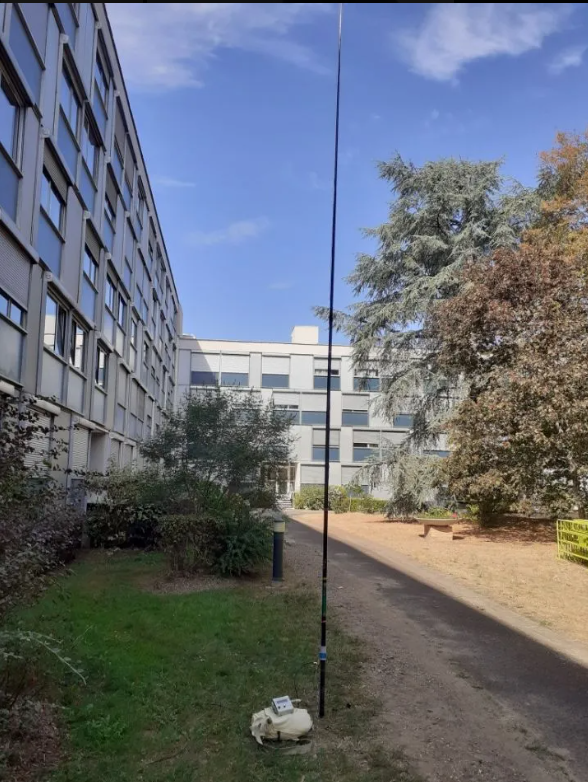

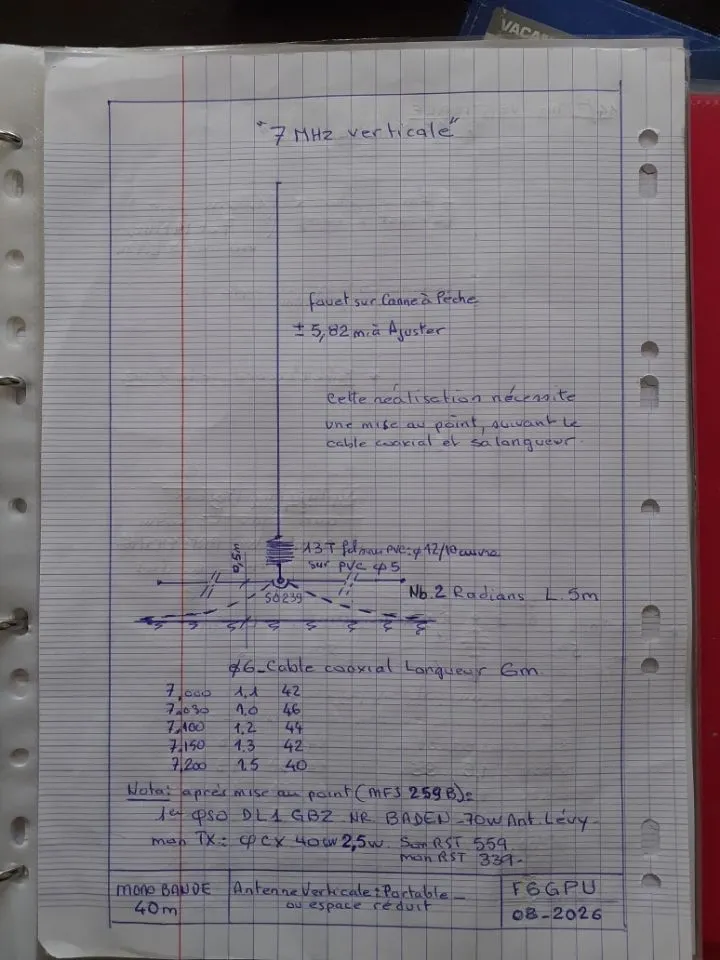

Et comme un bon schéma vaut mieux qu’une longue discussion, voici le plan et l’antenne réalisée qui a permis à Michel d’établir le contact mentionné sur la fiche.

Quelques détails complémentaires :

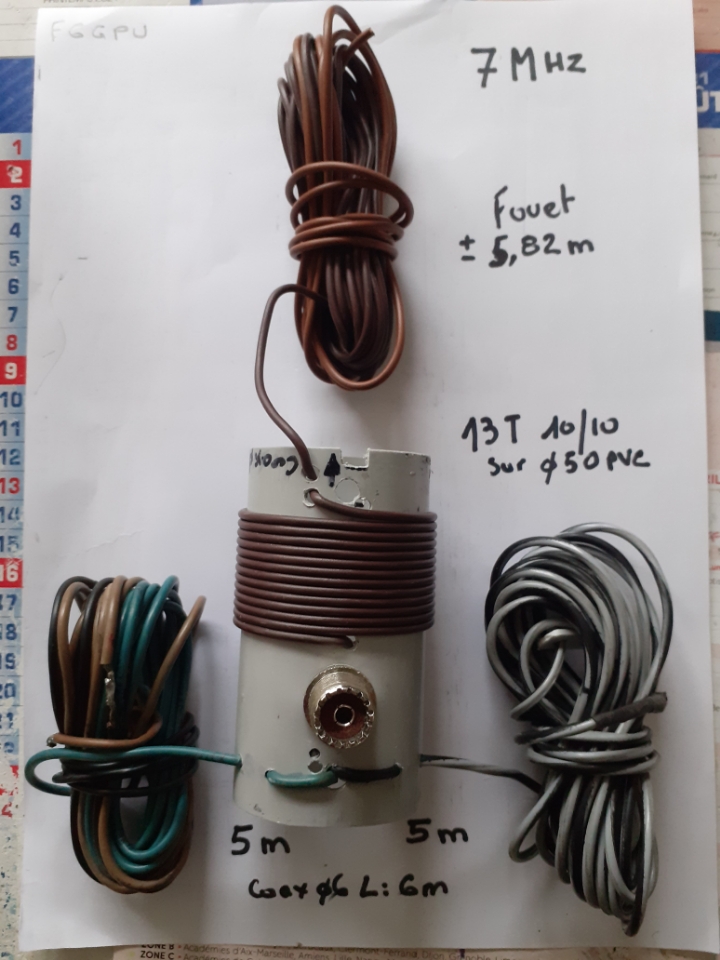

– la bobine a été réalisée sur du tube sanitaire PVC de 50 mm de diamètre extérieur (dans toutes les grandes surfaces de bricolage).
– le diamètre intérieur du tube en PVC doit être légèrement plus large que le diamètre de la base de la canne à pêche et la bobine est positionnée à 50 cm du sol (ou à 50 cm du bas de la canne à pêche si celle si est plantée dans le sol)
– le socle SO239 est vissé dans le PVC à la base de la bobine. L’âme est soudée au fouet (à la base de la bobine) et le socle est relié aux radiants
– le fil utilisé pour la bobine et le fouet (maintenu par du scotch ou des rilsans sur la canne à pêche) est du 12/10 de mm en cuivre (1,5 mm² monobrin ou multibrins sous gaine)
– la longueur des radiants au sol n’est pas critique mais il en faut au moins 2 (3 ou 4 c’est mieux !) d’une longueur d’environ 5 mètres répartis autour de la base de l’antenne. Le fil utilisé peut être le même que le fouet.
– dans le tableau, à droite de la fréquence, on trouve le ROS mesuré ainsi que l’impédance (le MFJ259B n’est pas vraiment un VNA et ne sait pas différencier la résistance et la réactance).
– l’ajustement à la bonne fréquence est réalisé en coupant la longueur du fouet (et si le fouet n’est pas assez long, bobiner un tour de plus à la base). Plutôt que de couper le fil, on peut simplement retourner sur lui-même le fil en haut du fouet, ce qui permettra de récupérer un peu de longueur quand on installera l’antenne ailleurs et qu’il faudra ajouter de la longueur…
– pour une utilisation en portable, utiliser toujours la même longueur de câble coaxial : les réglages de cette antenne en seront facilités !

Bonne réalisation et à bientôt sur l’air !
